Triomadóir Aeir Cuisnithe

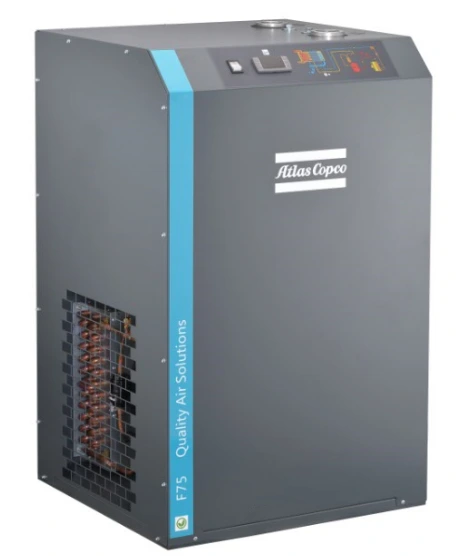

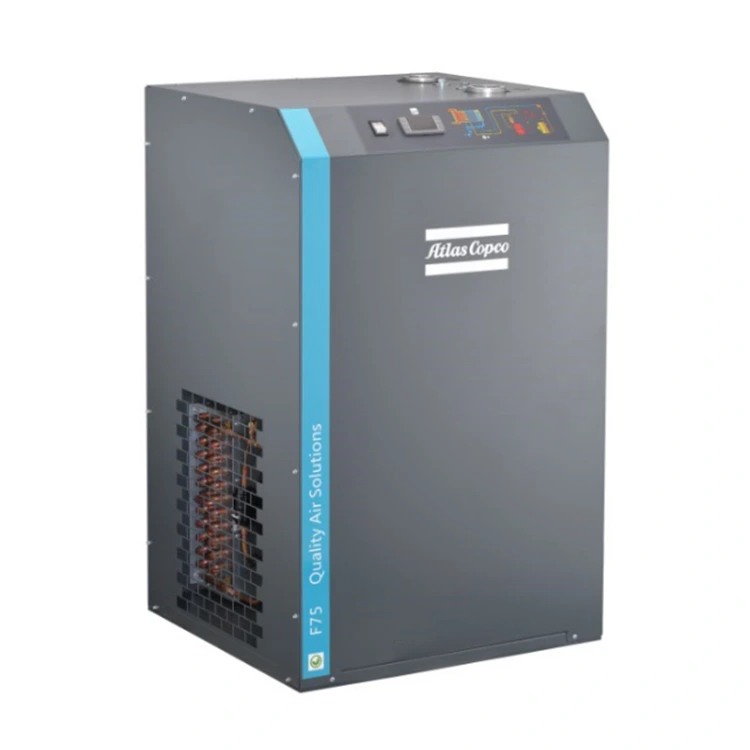

Déan cur síos ar:Atlas Copco F6-400 Triomadóir Cuisnithe

Úsáideann triomadóir aeir cuisnithe Atlas Copco F-cineál malartóir teasa trí-in-aon a chomhcheanglaíonn deighilteoirí aer / aer, aer / cuisneáin agus uisce. Baineann sé seo go héifeachtach an t-uisce leachtach atá scartha tar éis fuaraithe agus réamhfhuaraítear an t-aer comhbhrúite, ag feabhsú éifeachtúlacht malartaithe teasa.

Cén Fáth a bhfuil Aer Comhbhrúite Tirim Riachtanach?

Freastalaíonn aer comhbhrúite go leor réimsí tionsclaíocha éagsúla. Caithfidh sé a bheith glan agus tirim i ngach áit, ag gach nóiméad. Tá neamhíonachtaí soladacha, leachtacha agus gásacha ag aer comhbhrúite amh. Is féidir leis na substaintí seo dochar a dhéanamh do chóras aeir agus do tháirgí críochnaithe. Is cuid lárnach den aer neamhchóireáilte é taise. Féadann sé a bheith ina chúis le saincheisteanna cosúil le meirge píblíne, caitheamh luath uirlisí aeroibrithe agus milleadh táirgí.

1. Guaiseacha Taise a Sheachaint

Nuair a bhíonn an t-aer timpeall orainn comhbhrúite, méadaíonn an tiúchan gal uisce agus cáithníní ann go géar. Mar shampla, déantar an t-aer comhthimpeallach laistigh a chomhbhrú go 7bar (e)/100 psig, ag méadú thart ar 8 n-uaire ar an gcion gaile nó ar an taise, agus ansin fuaraithe chun uisce leachtach a fhoirmiú. Braitheann an méid uisce ar an iarratas ar leith. D’fhéadfadh trí chineál uisce a bheith san aer comhbhrúite: uisce leachtach, ceo uisce (ceo) agus gal (gás). Dá bhrí sin, tá sé thar a bheith ríthábhachtach an taise a bhaint as aer comhbhrúite go héifeachtach.

2. Is féidir le Taise san Aer Cúis

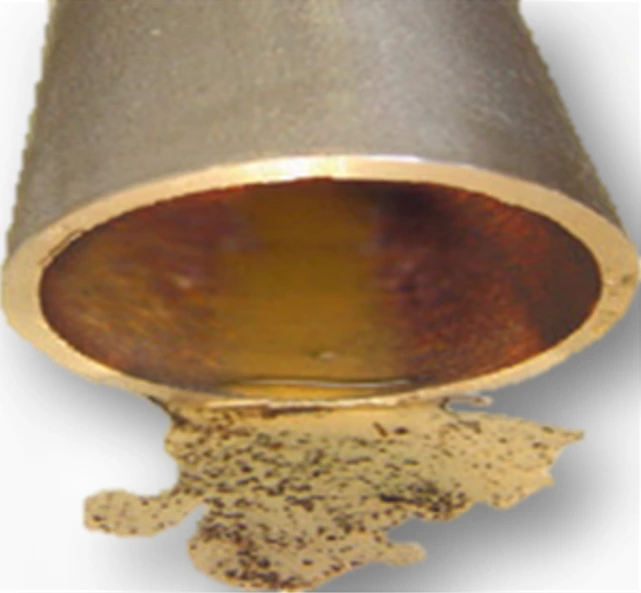

− Creimeadh na bpíopaí aeir chomhbhrúite.

− Damáiste agus mífheidhmiú trealaimh neomataigh.

− Creimeadh píopaí, rud a fhágann go bhfuil aer comhbhrúite ag sceitheadh.

- Tagann meath ar an bpróiseas spraeála leictreastatach mar thoradh ar dhroch-chaighdeán sciath.

- Laghdú ar chaighdeán an táirge deiridh.

3. Prionsabal Díhiodráitithe na dTriomadóirí Cuisnithe

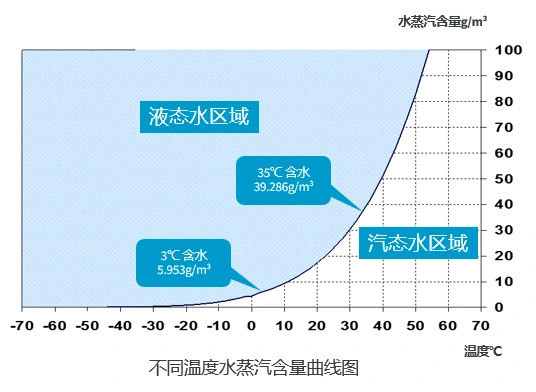

Taispeánann an figiúr go gcoimeádann aer méideanna éagsúla gal uisce ag teochtaí difriúla. Fuaraíonn aer síos, agus íslíonn leibhéal a ghal uisce freisin. Tá pointí ag an gcuar a mharcálann leibhéil ghal uisce sháithithe. Is é an teocht do gach ceann de na pointí seo an pointe drúcht. Ciallaíonn pointe drúcht níos ísle níos lú gal uisce san aer comhbhrúite. Úsáideann Triomadóirí Aeir Cuisnithe an riail fhisiciúil seo. Ligeann siad aer comhbhrúite teasa a mhalartú le cuisneán. Laghdaíonn an gníomh seo teocht an aeir chomhbhrúite. Athraíonn gal uisce an aeir fhuaraithe isteach in uisce leachtach. Déantar an leacht seo a dhraenáil as an gcóras. Mar shampla, is é 39.286 g/m³ an cion gal uisce sáithithe san aer comhbhrúite ag 35 ℃. Tar éis malartú teasa leis an cuisneán agus fuarú go 3 ℃, is é 5.953g /m³ an t-ábhar gal uisce sáithithe. Léiríonn an difríocht de 33.333g /m³ an méid uisce a bhaintear tar éis fuaraithe agus díhiodráitithe ag an triomadóir reoite. Is é sin le rá, tar éis don aer comhbhrúite dul tríd an triomadóir reoite, baintear thart ar 85% den taise, ag cinntiú go gcomhlíonann triomú an aeir chomhbhrúite riachtanais an phróisis táirgthe.

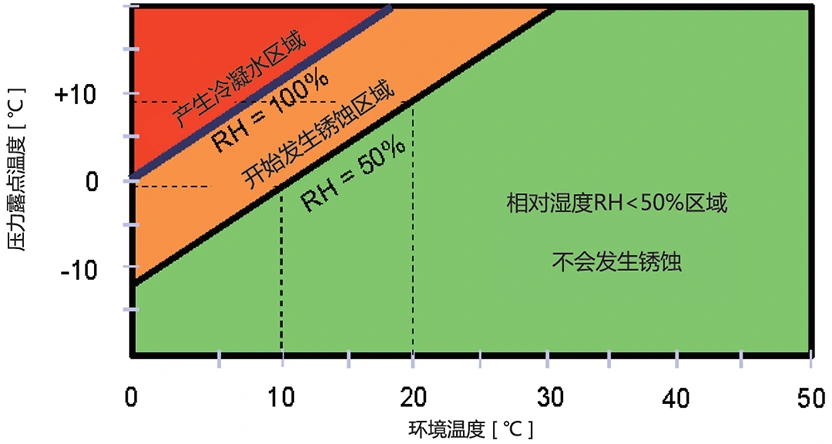

Léiríonn anailís bhreise nach ndéanann fuarú aer comhbhrúite ach gal uisce a thiontú ina uisce leachtach. Ansin scoilteann sé an t-uisce leachta seo ar shiúl ón aer comhbhrúite. Ligeann droch-dhraenáil sreabhadh uisce leachtach ar ais isteach sna píopaí le sruth leis an aer comhbhrúite. Ní bhainfear amach an toradh deighilte uisce inmhianaithe ar an mbealach seo. Tá taiseachas coibhneasta 100% ag aer comhbhrúite comhdhlúite. Ní mór teocht an aeir a ardú chun an taise seo a ísliú. Gan an borradh teochta sin, beidh gal uisce san aer comhbhrúite fós ag ithe píopaí agus uirlisí aer-chumhachta. Titeann taiseachas coibhneasta an aeir chomhbhrúite nuair a théitear é. Teastaíonn méadú teochta ar aer comhbhrúite fuaraithe, comhdhlúite agus dí-uiscithe. Laghdaíonn sé seo an taise go dtí faoi 50%.

Fostaíonn triomadóir aeir cuisnithe de chineál Atlas Copco-F malartóir teasa trí-in-aon a chomhcheanglaíonn deighilteoirí aer/aer, aeir/cuisneáin agus uisce. Baineann sé seo go héifeachtach uisce leachtach atá scartha tar éis fuaraithe agus réamhfhuaraítear an t-aer comhbhrúite, ag feabhsú éifeachtúlacht malartaithe teasa. Ag an am céanna, téann sé an t-aer comhbhrúite díhiodráitithe go dtí teocht 10 ° C níos ísle ná an teocht inlet, ag cinntiú go bhfuil taiseachas coibhneasta an aeir chomhbhrúite tar éis cóireála faoi bhun 50%, rud a chosc creimeadh agus fíor-éifeacht díhiodráitithe triomadóir aeir cuisnithe a bhaint amach.

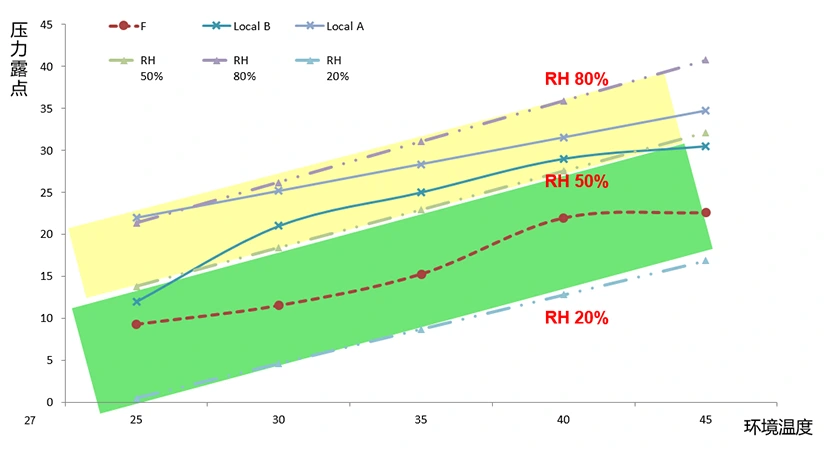

Mar a thaispeántar sna sonraí tomhaiste thíos, le brú inlet aer comhbhrúite de 7 Bar, teocht inlet de 35 ° C, pointe drúcht brú 7 ° C, agus teocht sceite deiridh de 25 ° C, is é 30% taiseachas coibhneasta an aeir, rud a chosc go héifeachtach creimeadh píblínte agus trealamh a úsáideann aer.

F6-400 (F6, F11, F25, F35, F55, F75, F95, F120, F140, F180, F230, F285, F335, agus F400)

Scóip Soláthair Chaighdeánaigh: Is triomadóir aer comhbhrúite cuisnithe aer-fuaraithe é an F6-400. Cuimsíonn an t-aonad triomadóir gach píopa inmheánach, feisteas agus córais leictreacha. Cuimsíonn sé comhbhrúiteoir cuisniúcháin ardfheidhmíochta tiomáinte díreach, mótar aer-fuaraithe go hiomlán iata, agus córais lubrication, fuaraithe agus aerchóirithe.

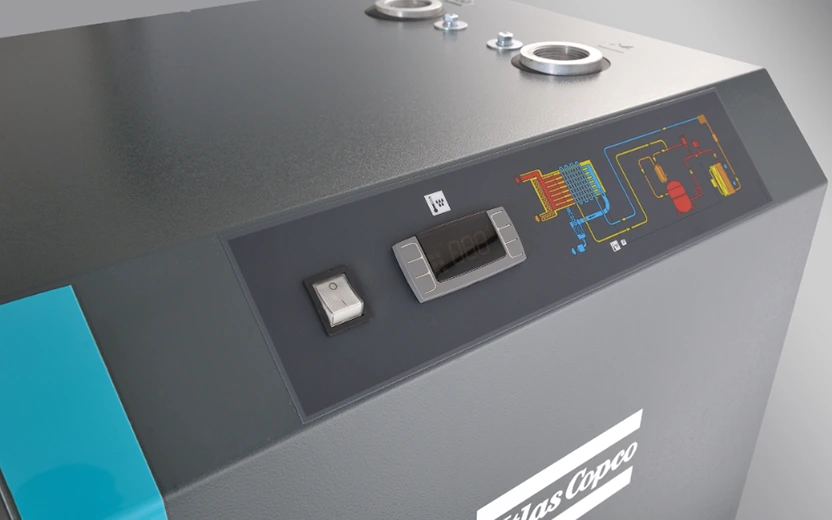

Tá an triomadóir suite i imfhálú fuaimdhíonach. Tá modúl rialaithe ríomhaireachta ar an bpainéal tosaigh le cnaipe tosaithe/stad agus taispeáint drúchtphointe.

Deartha do Choinníollacha Oibriúcháin Foircní

Tá an F6-400 deartha le haghaidh oibriú leanúnach faoi na coinníollacha is foircneacha. Tá na codanna rothlacha go léir faoi iamh go hiomlán, rud a chosc éilliú agus a chinntiú go bhfuil oibriú fadtéarmach, iontaofa. Tá córas fuaraithe an triomadóir deartha go sonrach chun oibriú go maith i dteocht chomhthimpeallach suas le 45°C/113°F.

Cur síos ar an gComhpháirt:

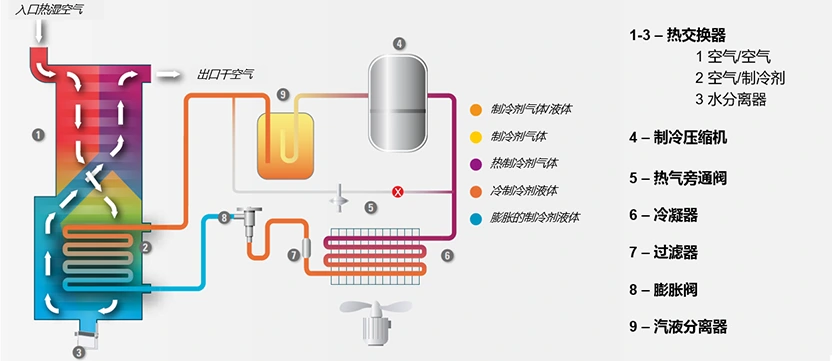

Léaráid Scéimre an Triomadóir Cuisnithe Atlas Copco
